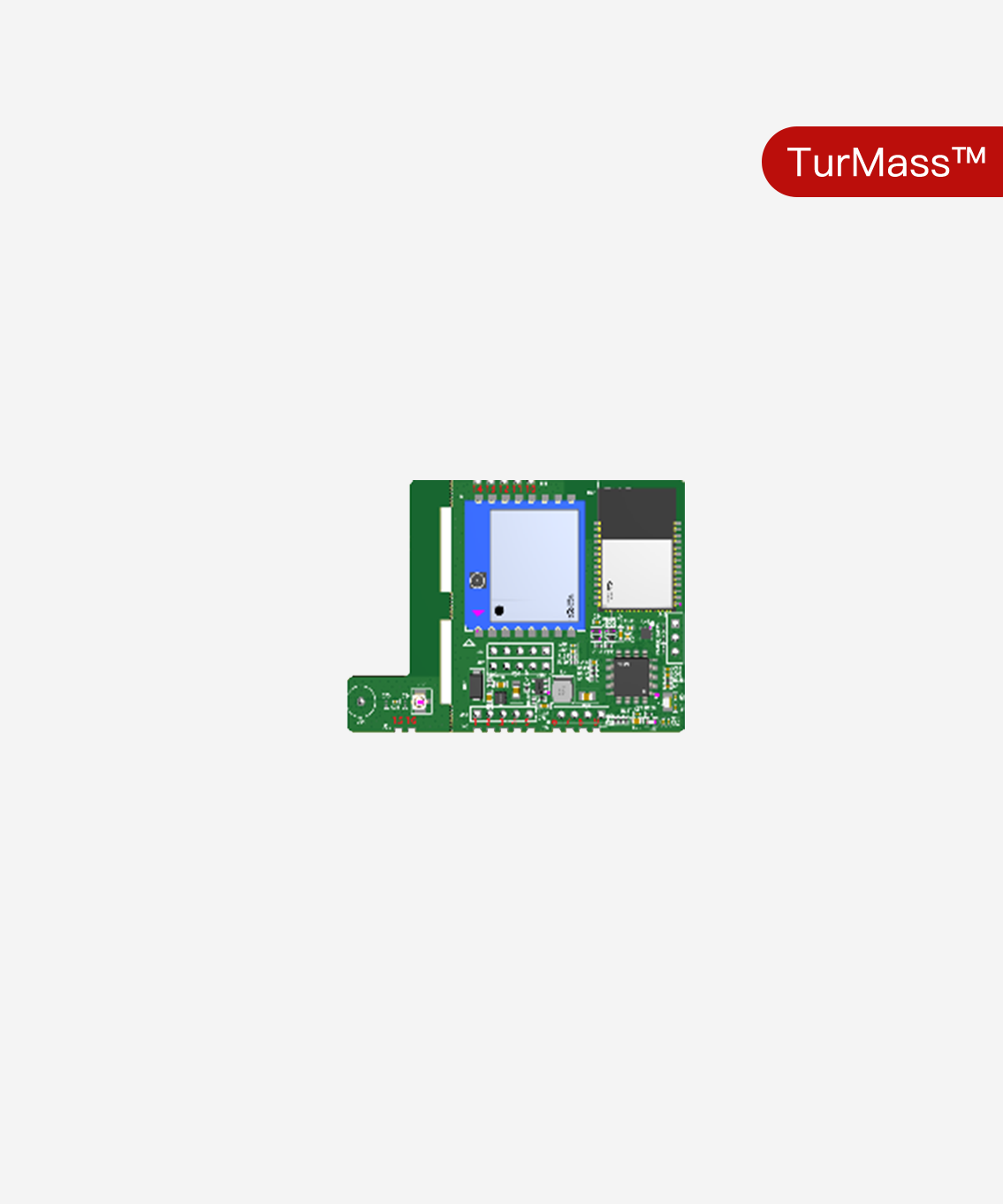

UWB定位終端模塊/工牌

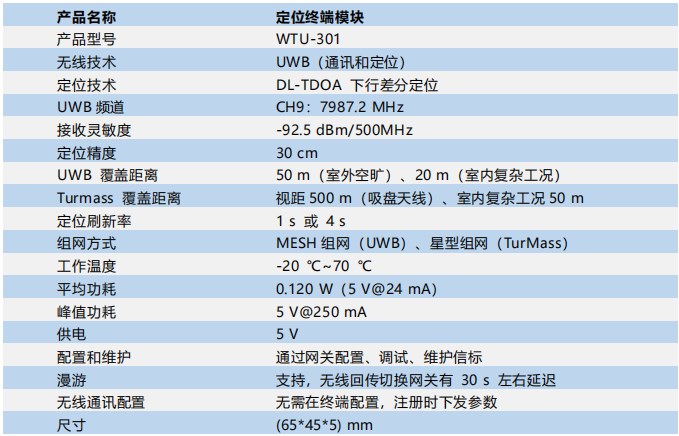

WTU-301

模組形態，便于客戶進行產品融合；可定制開發工牌類 UWB 定位終端產品；超低功耗，只需傳輸解算后的定位結果，不需傳輸原始數據；采用 TurMass? 無線通信技術，解決數據無線回傳的問題

產品優點

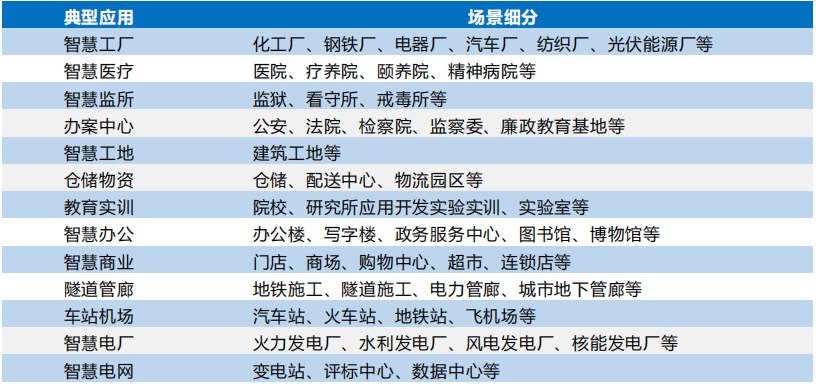

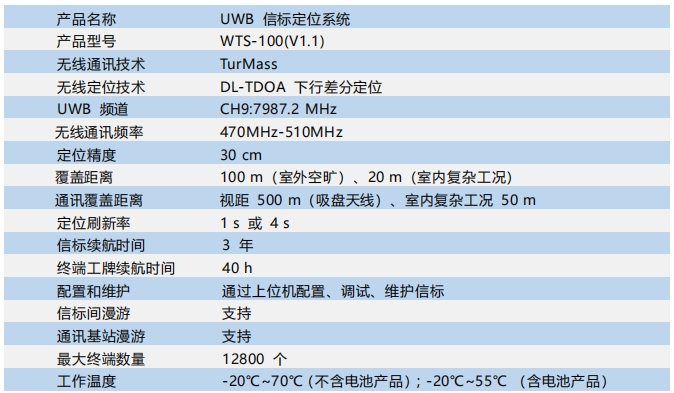

WTS-100(V1.1) 是一款采用國產新興窄帶高并發 TurMass? 物聯網通訊技術回傳信息的無線定位系統，采用 UWB 定位技術，通過精確測量無線脈沖在空間中的傳播時間，測量定位終端與信標之間的絕對距離，在定位終端進行實時位置解算，實現厘米級高精度定位。具備定位精度高、覆蓋范圍廣、通信穩定高效、產品功耗低、使用成本低、易安裝部署、超大容量及可無縫融合多種定位技術等特性，可滿足商場、醫院、機場、展覽館、監獄、物流、智能家居、智慧制造等多場景大規模人員、車輛、資產定位需求。

主要特點

· 定位精度高：采用 UWB 定位技術，可實現厘米級高精準定位

· 易安裝部署：采用信標定位方式，信標電池供電，定位終端無線傳輸位置信息，零布線、易部署

· 容量大：定位終端采用低功耗、大容量 TurMass? 無線通訊技術回傳位置信息，單區域容量 200 只終端，可擴展至 12800 只終端

· 覆蓋范圍廣：基于 TurMass? 無線技術組網，信號覆蓋范圍可達 500m，支持雙通道數據并行回傳，確保數據傳輸?shù)母咝c穩定

· 低成本、低功耗：信標超低成本、超低功耗，內置電池超長續航超 3 年

· 可與其它定位技術無縫融合：采用定位終端解算位置信息，并無線回傳信息，可與 GNSS、藍牙信標、聲波定位等技術無縫融合，以適應混合場景的應用

· 完全合規：采用 CH9 頻道，頻率和功率均符合國家最新規范

系統架構


工作流程：UWB 信標發送定位信息，定位終端接收 UWB 信標定位信息，通過多個信標定位信息進行計算，完成定位終端的定位，然后通過 TurMass? 無線通信技術將定位結果發送到 TurMass? 網關，再經過服務器服務軟件處理，將數據推送到應用層，最后在上位機軟件呈現展示。
